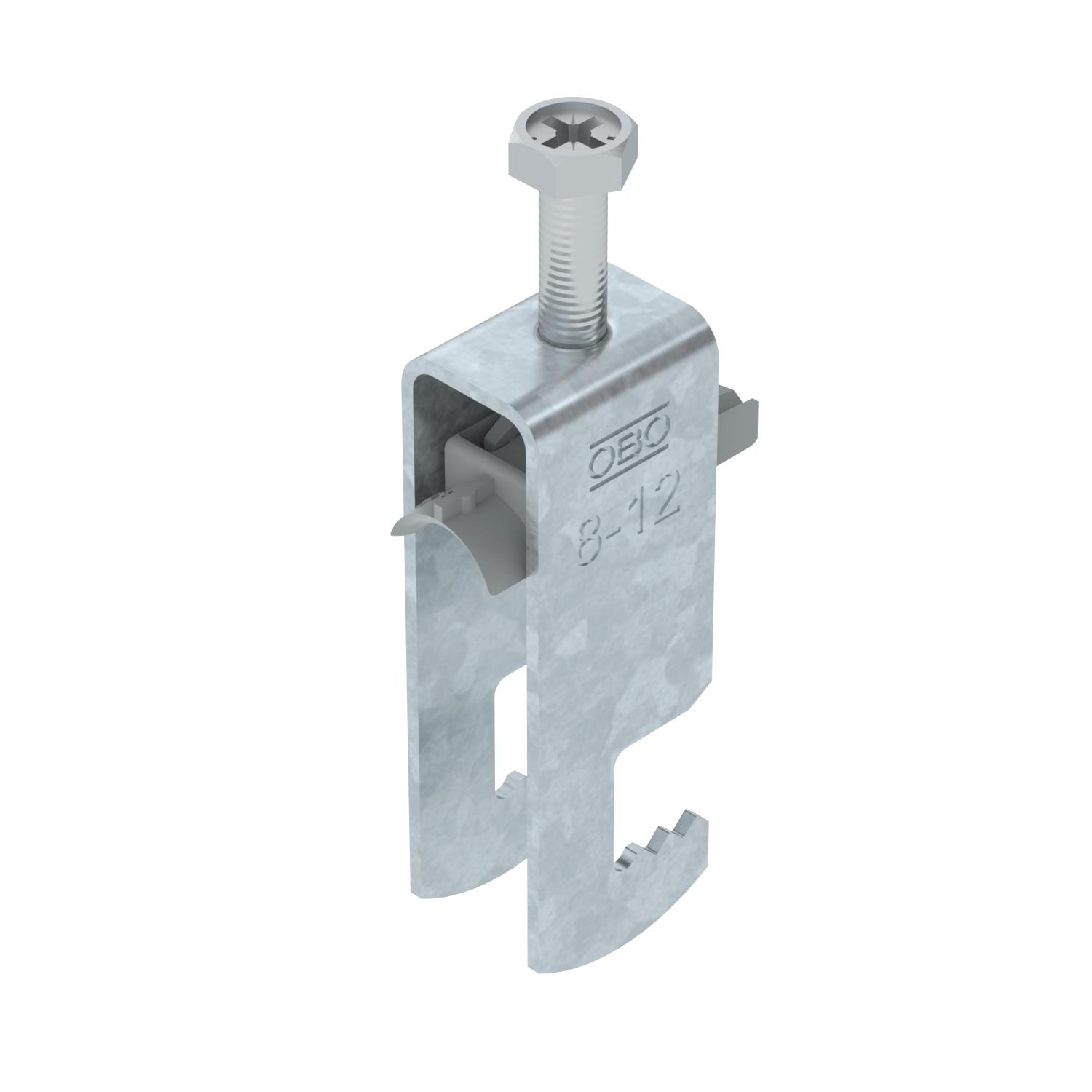

Abraçadeira BBS tipo F dupla, placa de pressão metálica, FT
- ColeçãoInstalações industriais
Descrição
Abraçadeira BBS tipo F, placa de pressão em plástico de polipropileno. Para montagem vertical e horizontal de 2 cabos individuais em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Vários cabos devem ser separados por placas duplas. Recomenda-se o uso de uma contraplaca.
Dados técnicos
| Com contraplaca | não |
|---|---|
| Com placa de plástico | sim |
| Comprimento exterior | 34 mm |
| Dimensão | 08-12mm |
| Espessura das chapas | 1,5 mm |
| Intervalo de aperto D máx. | 12 mm |
| Intervalo de aperto D mín. | 8 mm |
| Largura de rasgo | 10 mm |
| Livre de halogéneos | sim |
| Material | Aço |
| Material adicional | Aço |
| Material da cuba | Plástico |
| Máx. Binário de aperto | 3 Nm |
| Número de cabos/tubos | 2 |
| para diâmetro de tubo máx. | 12 mm |
| para diâmetro de tubo mín. | 8 mm |
| Qualidade do material da cuba | Polipropileno |
| Rosca | M6 |
| Superfície | Galvanizado por imersão a quente após maquinação |
| Superfície adicional | galvanizado a quente por centrifugação |
| Tipo de montagem | perfil plano |

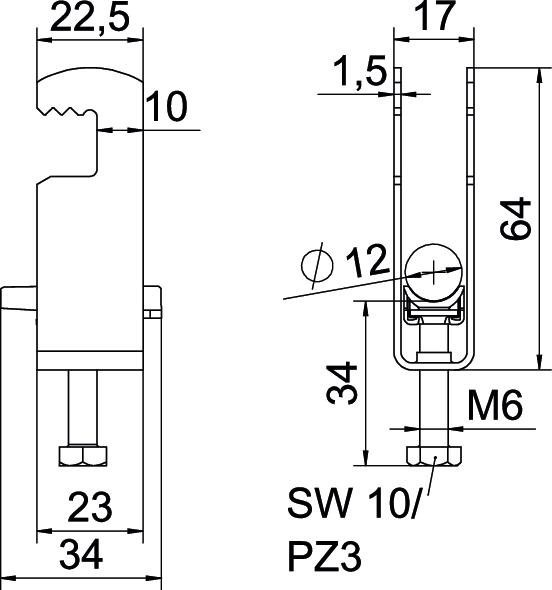

| Altura | 64 mm |
| Comprimento | 22,5 mm |
| Largura | 17 mm |
| Medida A | 22,5 mm |
| Medida B | 17 mm |
| Medida C | 34 mm |
| Medida G (mm) | M6 |
| Medida H | 64 mm |
| Medida L | 35 mm |
| Medida t | 1,5 mm |
